HJT、钙钛矿等新型光伏电池测试时，不少人遇过这些问题：IV 曲线常现 S 形畸变、迟滞环，实验室与产线的 Pmax 数据还总对不上，影响性能判断。
其实症结在于易被忽视的 “电容特性”——PN 结带来的寄生特性，会干扰测试充放电，导致数据失真，对高容性电池影响更明显。

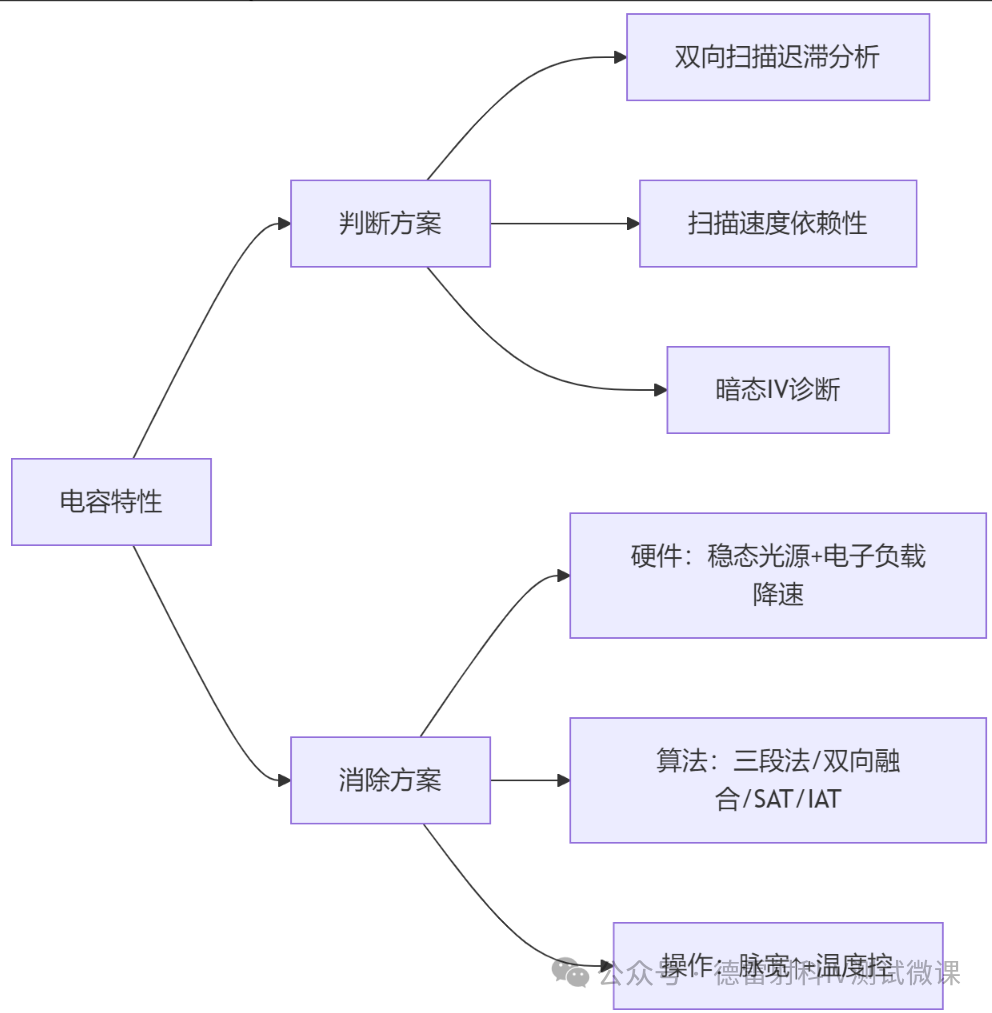

本文就讲电容特性的原理、容性判断方法，再给硬件优化 + 算法补偿方案，帮你解决测试难题！

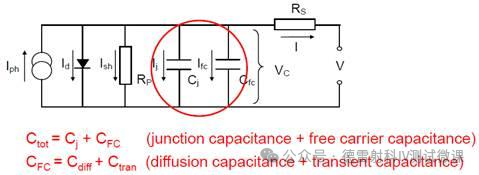

太阳能电池的电容效应源于其 PN结物理结构，本质是非储能器件在动态工作下的寄生特性：
来源：PN结耗尽区两侧电荷积累（类比平行板电容）。
特性：
反向偏压越大 → 耗尽层越宽 → 电容值越小（C_j ∝ (V_bi - V)^{-1/2}）。
影响高频响应，限制光强瞬变时的充放电速度。
来源：正向偏置时中性区少数载流子注入与积累（发电状态主导）。
特性：
电压指数依赖：C_d ∝ exp(qV/kT)
电流线性依赖：C_d ∝ I
在最大功率点（Pmax）附近显著，数值远大于结电容。
电容效应导致 IV测试动态失真，尤其脉冲光源或快速扫描下，充放电延迟引发曲线畸变（S形、迟滞环）。
通过 IV测试动态响应分析定性/半定量评估容性强度
步骤：
单次闪光内完成 正向扫（Isc→Voc）和 反向扫（Voc→Isc），扫描速度≥10 V/s。
对比两条曲线差异，计算 迟滞环面积（如图示红区）：
判断标准
迟滞环面积越大 → 电容效应越强（如HJT电池达常规电池5-10倍）；
Pmax位置偏移量（|Pmax_fwd - Pmax_rev|）>1% → 高容性电池。
步骤：同一电池在0.01 V/s（慢速）至50 V/s（快速）下多次扫描，观察Pmax附近曲线形态。

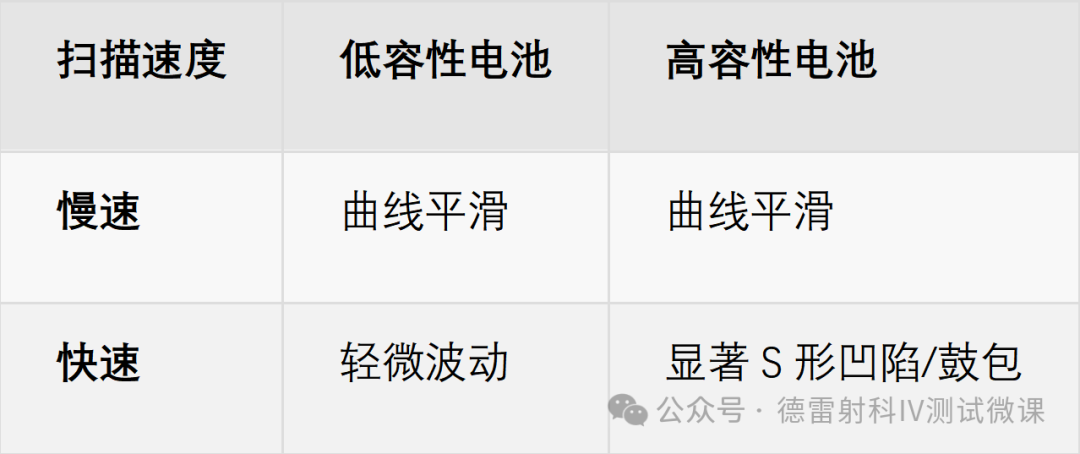

畸变类型与容性关联：
方法：黑暗条件下快速扫描正向偏压（0→Voc）。
特征：低电压区出现电流迟滞 → 扩散电容主导（载流子寿命短）。

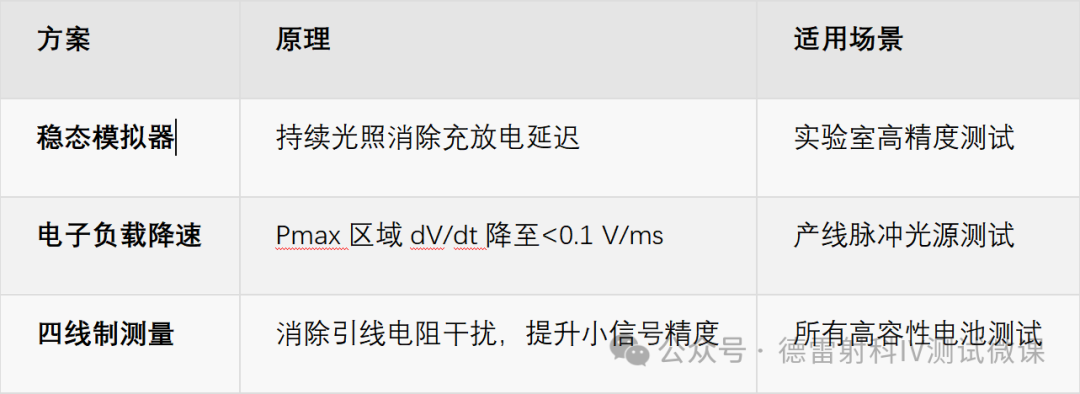

针对高容性电池（如HJT/钙钛矿），结合 设备优化 与 算法补偿。

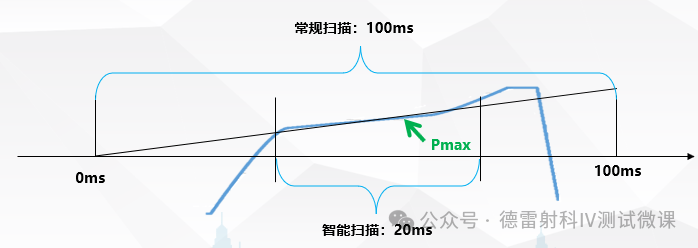

三段式扫描法
分区策略：
Isc/Voc附近：高速扫描（节省时间）
Pmax区域：低速扫描（dV/dt↓ → 电容电流↓）
效果：总耗时不变，Pmax误差降低>70%。
双向扫描融合算法
公式：Pmax_corrected = k·Pmax_fwd + (1-k)·Pmax_rev （k为迟滞权重因子）
关键：需通过稳态标定优化k值，非简单平均。%。

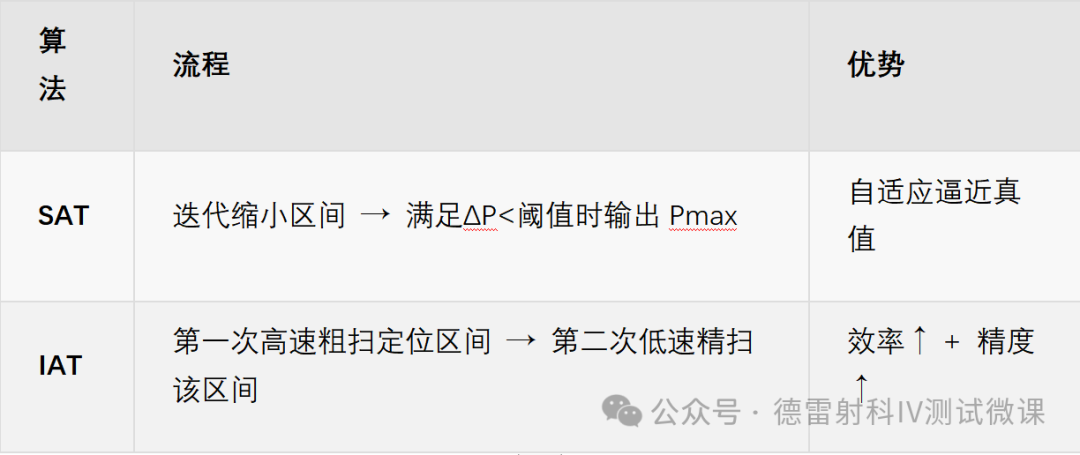

专利算法SAT/IAT（德雷射科核心技术）
脉宽光源要求：
脉宽≥100 ms（容性电池需200-500 ms）
光谱稳定性AM1.5G±5%（避免光谱失配干扰）
温度控制：25±1℃（温度漂移1℃导致Voc漂移0.4%）
研发场景：稳态模拟器 + SAT算法 → 精度优先；
产线场景：脉冲光源 + IAT算法 → 效率与精度平衡；
HJT/钙钛矿：强制使用双向扫描融合算法，Pmax误差可控至<0.5%。<>
